A CNC esztergálás területén az egyik döntő paraméter, amely jelentősen befolyásolja a megmunkálási folyamatot, a fogásmélység. Tapasztalt CNC esztergaszállítóként első kézből tapasztaltam, hogy a fogásmélység milyen hatással lehet a megmunkálási műveletek minőségére, hatékonyságára és általános sikerére. Ebben a blogbejegyzésben a CNC-esztergálás fogásmélységének fogalmába fogok beleásni, feltárva annak meghatározását, jelentőségét, befolyásoló tényezőket, valamint a használat optimalizálásának legjobb gyakorlatait.
Mekkora a vágásmélység CNC esztergálásnál?
A fogásmélység, amelyet gyakran "ap"-ként jelölnek, arra a távolságra utal, amelyet a vágószerszám egyetlen menet során behatol a munkadarabba. Egyszerűbben fogalmazva, ez az anyag vastagsága, amelyet minden egyes vágási művelet során eltávolítanak a munkadarabból. Például, ha egy hengeres munkadarabot esztergál, és a kezdeti átmérő 50 mm, és a vágószerszám egy menete után az átmérő 48 mm-re csökken, akkor a fogásmélység az adott fogásnál (50-48) / 2 = 1 mm.
A vágásmélység jelentősége
A vágásmélység több okból is kulcsszerepet játszik a CNC esztergálásban:
- Anyageltávolítási sebesség (MRR): A fogásmélység egyenesen arányos az MRR-vel. A nagyobb fogásmélység azt jelenti, hogy minden menetben több anyagot távolítanak el, ami jelentősen csökkentheti a megmunkálási időt. A vágásmélység növelése azonban növeli a vágási erőket és az energiafogyasztást is.
- Felületi kidolgozás: A fogásmélység nagymértékben befolyásolhatja a megmunkált alkatrész felületi minőségét. A kisebb vágásmélység általában simább felületkezelést eredményez, mivel csökkenti a vágószerszám által lenyírandó anyag mennyiségét. Másrészt a nagyobb fogásmélység a megnövekedett forgácsolóerők és rezgések miatt durvább felületminőséget eredményezhet.
- Szerszámélettartam: A vágásmélység befolyásolja a vágószerszám kopását. A nagyobb fogásmélység növeli a forgácsolóerőket és a hőmérsékletet a vágóélnél, ami felgyorsíthatja a szerszám kopását és csökkentheti a szerszám élettartamát. Ezért elengedhetetlen a megfelelő fogásmélység kiválasztása az MRR és a szerszám élettartamának egyensúlya érdekében.
A vágás mélységét befolyásoló tényezők
Számos tényezőt kell figyelembe venni a CNC esztergálás optimális fogásmélységének meghatározásakor:
- Munkadarab anyaga: A különböző anyagok eltérő mechanikai tulajdonságokkal rendelkeznek, mint például a keménység, a szívósság és a hajlékonyság, amelyek befolyásolhatják a vágási mélységet. Például a keményebb anyagok általában kisebb vágásmélységet igényelnek a szerszám túlzott kopásának és törésének elkerülése érdekében.
- Vágószerszám geometriája: A vágószerszám geometriája, beleértve a dőlésszöget, a hézagszöget és az orr sugarát, befolyásolhatja a vágási mélységet. A nagyobb dőlésszögű szerszám általában nagyobb fogásmélységet képes kezelni, míg a kisebb orrsugárral rendelkező szerszám jobb felületminőséget biztosít.
- Szerszámgép képesség: A CNC esztergagép teljesítménye, merevsége és stabilitása szintén döntő szerepet játszik a maximális fogásmélység meghatározásában. Egy erősebb és merevebb gép nagyobb vágásmélységet is képes kezelni túlzott vibráció vagy elhajlás nélkül.
- Vágási feltételek: A vágási sebesség, az előtolás és a hűtőfolyadék-használat egyaránt befolyásolhatja a vágási mélységet. Például a vágási sebesség növelése csökkentheti a vágási erőket és nagyobb vágási mélységet tesz lehetővé, míg a hűtőfolyadék használata elősegítheti a hő elvezetését és csökkentheti a szerszámkopást.
A vágásmélység optimalizálásának legjobb gyakorlatai
A CNC esztergálás legjobb eredményének elérése érdekében fontos, hogy kövesse az alábbi bevált gyakorlatokat a fogásmélység kiválasztásakor:
- Kezdje kis vágásmélységgel: Új munkadarab megmunkálásakor vagy új vágószerszám használatakor célszerű kis fogásmélységgel kezdeni, és fokozatosan növelni, ahogy egyre több tapasztalatot és magabiztosságot szerez. Ez lehetővé teszi a vágási folyamat nyomon követését és a szükséges beállítások elvégzését a szerszám törésének vagy a rossz felületi minőség elkerülése érdekében.
- Vegye figyelembe az anyageltávolítási sebességet és a felület kidolgozását: Egyensúlyozza a magas MRR és a jó felületi minőség követelményét. Ha kritikus a sima felületkezelés, kisebb fogásmélységre lehet szükség, még akkor is, ha ez hosszabb megmunkálási időt jelent.
- Használja a megfelelő vágószerszámot: Válassza ki a munkadarab anyagának és a kívánt fogásmélységnek megfelelő vágószerszámot. Vegye figyelembe a szerszám geometriáját, bevonatát és anyagát az optimális teljesítmény és élettartam biztosítása érdekében.
- Figyelje a vágási folyamatot: Folyamatosan figyelje a vágási folyamatot, beleértve a vágási erőket, a hőmérsékletet és a felületi minőséget, hogy észlelje a szerszámkopás vagy egyéb problémák jeleit. Az optimális teljesítmény fenntartásához szükség szerint állítsa be a vágási mélységet vagy más vágási paramétereket.
Példák a vágásmélységre különböző alkalmazásokban
Nézzünk néhány példát arra, hogyan használják a vágási mélységet a különböző CNC eszterga alkalmazásokban:
- Durva esztergálás: Durva esztergálásnál az elsődleges cél a lehető legtöbb anyag eltávolítása a lehető legrövidebb idő alatt. Ezért a munkadarab anyagától és a szerszámgép képességétől függően jellemzően nagyobb fogásmélységet alkalmaznak, 1-5 mm között.
- Fejezd be az esztergálást: Az esztergálásnál a hangsúly a sima felület és a pontos méretek elérésén van. Kisebb, általában 0,1 és 0,5 mm közötti fogásmélységet alkalmaznak a forgácsolóerők minimalizálására és a szerszám rázkódásának kockázatának csökkentésére.
- Kemény esztergálás: Edzett anyagok, például edzett acél vagy öntöttvas megmunkálásakor kisebb fogásmélységre van szükség a túlzott szerszámkopás és törés elkerülése érdekében. A 0,1-0,3 mm-es fogásmélységet általában keményesztergálási alkalmazásoknál alkalmazzák.
Kapcsolódó termékek CNC esztergáláshoz
CNC eszterga beszállítóként olyan termékek széles skáláját kínáljuk, amelyek növelhetik CNC esztergálási műveleteinek teljesítményét és hatékonyságát. Íme néhány kiemelt termékünk:
- V2 sorozatú keresztgörgős lineáris vezetővezető: V2 sorozatú keresztgörgős lineáris vezetőink nagy pontosságot és merevséget biztosítanak, így ideálisak a pontos lineáris mozgást igénylő CNC esztergálási alkalmazásokhoz.

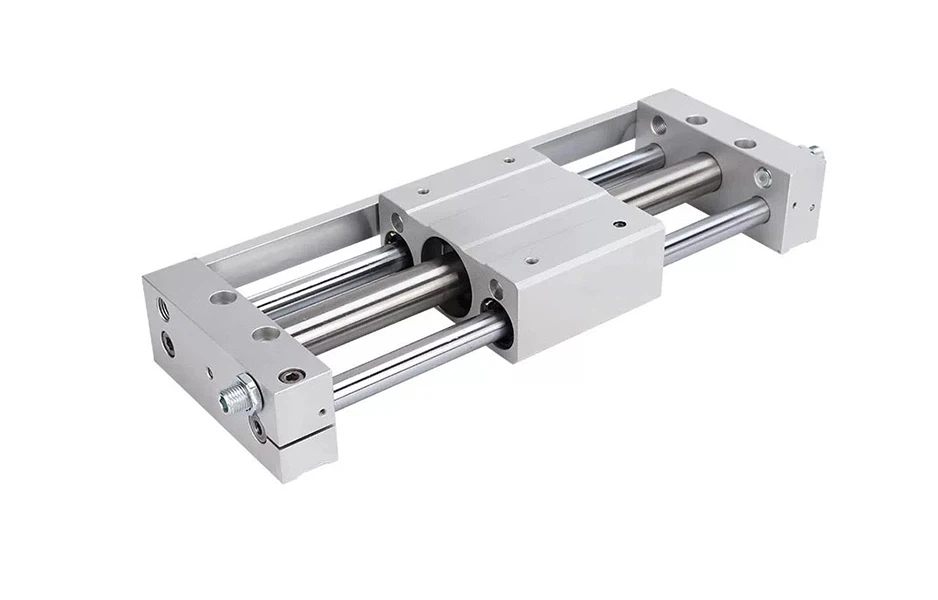

- RMTL sorozatú rúd nélküli henger: Az RMTL sorozatú rúd nélküli hengerek kompakt és hatékony megoldást kínálnak a CNC esztergagépek lineáris működtetésére. Nagy tolóerőt és sima működést biztosítanak még nagy sebességű alkalmazásoknál is.
- OSP sorozatú rúd nélküli henger: Az OSP sorozatú rúd nélküli hengereinket olyan alkalmazásokhoz tervezték, amelyek nagy pontosságot és megbízhatóságot igényelnek. Egyedülálló tömítőrendszerrel rendelkeznek, amely hosszú élettartamot és alacsony karbantartási igényt biztosít.
Következtetés
Összefoglalva, a fogásmélység kritikus paraméter a CNC esztergálásban, amely jelentősen befolyásolhatja a megmunkálási folyamatot. A fogásmélység fogalmának, fontosságának és az azt befolyásoló tényezőknek a megértésével kiválaszthatja az optimális fogásmélységet az adott alkalmazáshoz, és a legjobb eredményeket érheti el az anyagleválasztási sebesség, a felületi minőség és a szerszám élettartama tekintetében. CNC-esztergáló beszállítóként elkötelezettek vagyunk amellett, hogy ügyfeleinknek a legjobb minőségű termékeket és szolgáltatásokat nyújtsuk, hogy sikeresek lehessenek megmunkálási műveleteikben. Ha bármilyen kérdése van, vagy segítségre van szüksége CNC esztergálási igényeivel kapcsolatban, kérjük, forduljon hozzánk bizalommal. Várjuk, hogy együtt dolgozhassunk, hogy megtaláljuk vállalkozása számára a legjobb megoldásokat.
Hivatkozások
- Kalpakjian, S. és Schmid, SR (2014). Gyártástechnika és technológia. Pearson.
- Trent, EM és Wright, PK (2000). Fémvágás. Butterworth-Heinemann.
- Stephenson, DA és Agapiou, JS (2006). Fémvágás elmélete és gyakorlata. CRC Press.
